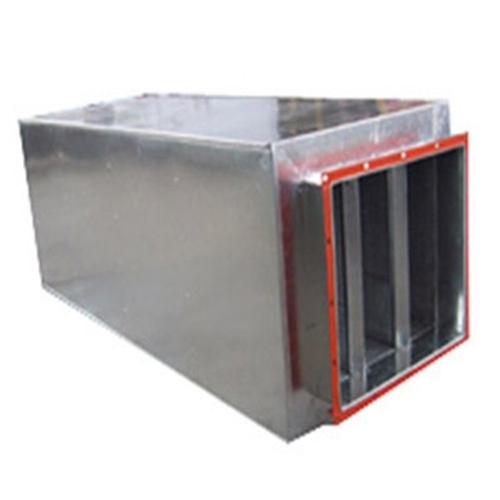

名稱：山東阻抗復合消聲器
詳細信息
一、概述：
1、阻抗復合型消聲器涉及一種消聲器，具體為一種用于發電機組上的復合型消聲器。阻抗復合型消聲器，包括阻性吸聲元件，其特征在于，還包括一抗性濾波元件，所述抗性濾波元件包括復數節擴張室，至少一節擴張室內裝有阻性吸聲元件。它將抗性消聲器和阻性消聲器有機結合，可以適應較寬頻率范圍的要求。而且它的阻性吸聲元件很好的避開了共振腔的高溫水蒸氣、油污等易損壞環境，能夠在各種以?xún)?nèi)燃機為動力源的發電機組上應用。
二、擴張阻抗復合消聲器特點：
1、阻抗復合型消聲器，包括阻性吸聲元件，其特征在于，還包括一抗 性濾波元件，所述抗性濾波元件包括復數節擴張室，至少一節擴張室內裝有阻性吸聲元件。
2、根據權利要求1所述的阻抗復合型消聲器，其特征在于，所述抗性濾波元件還設有共振腔，共振腔和復數節擴張室自共振腔開始依次串聯成一個抗性濾波元件腔體。
3、根據權利要求2所述的阻抗復合型消聲器，其特征在于，所述抗性濾波元件還包括由復數個插入管首位交錯順序排布構成的氣流通道，所述氣流通道貫穿所述抗性濾波元件腔體。
4、根據權利要求3所述的阻抗復合型消聲器，其特征在于，所述氣流通道的進氣口處的插入管為進口管，所述氣流通道的出氣口處的插入管為出口管，所述進口管和所述出口管分別插入所述抗性濾波元件腔體的四分之三和三分之一。
5、根據權利要求1所述的阻抗復合型消聲器，其特征在于，所述阻抗復合型消聲器的擴張比為6.35。
