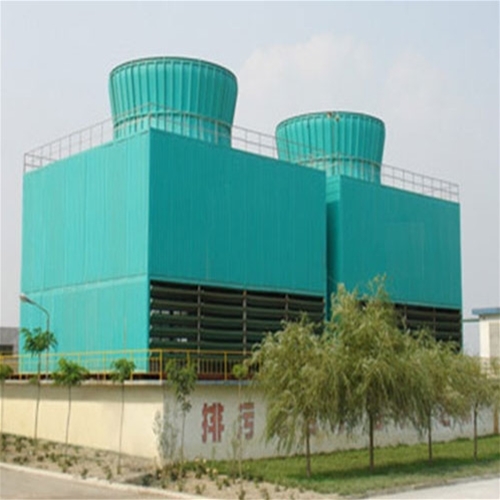

1、GFNL系列節能型鋼結構方形逆流式式玻璃鋼冷卻塔，單格水量為800～40003 /h,共九個規格。它具有熱力性能好、電耗少、整塔穩定性好、外型美觀、噪聲低、施工安裝周期短、成本低等特點，廣泛應用于石油、化工、冶金、發電等企業大水量的循環系統中。在吸收了同類產品的經驗和石化、電力、冶金等設計單位及用戶提出的寶貴意見的基礎上設計的GFNL系列鋼結構方形逆流式玻璃鋼冷卻塔應用了我院二項專利：

1、“節能型玻璃鋼冷卻塔”（專利號：88215994.1），它采用了變扭矩變極電機，使之在保證熱力性能的前提下，全年耗電節能40～52%，居優良水平。

2、“方形逆流式冷卻塔用斜梯形波填料”（專利號：91216367.2），其特征在于斜梯形波靠粘結頭形成填料塊，穩定性好、耐久。該梯形波高23mm，依靠安裝頭使片距為30mm，通風阻力減少，可使填料高由1.0m，增加到1.5m，提高了熱力性能。

二、設計參數：

1、工業塔為：空氣濕球溫度τ＝28℃，進塔水溫t1＝42℃，出水塔水溫t2＝32℃；

2、民用塔（低溫降）：空氣濕球溫度τ＝28℃，進塔水溫t1＝37℃，出塔水溫t2＝32℃。

3、冷卻塔代碼意義如下：以水溫降分：①低溫降，設計水溫降5℃（低噪聲的代碼前以D表示，超低噪聲的以CD表示）；②中、高溫降，水溫降10－25℃，代碼前以G表示。以冷卻塔組成分：①無水盤的（代碼末了以L表示）；②淺水盤的（代碼末了以DP表示）；③深水盤的（代碼末了以GP表示）,深水盤的有效存水深度400mm，如要求加大水深，訂貨時須提出

4、GFNL方型逆流式冷卻塔代碼中FN表示鋼結構方形逆流式。代碼中的數字表示冷卻塔的規格，也即設計工況下單臺冷卻水量，單位為m3/h（立面及基礎圖所示為二臺塔，實用可單排多臺，或雙排多臺）。

三、選用與使用：

1、選塔時需知冷卻水量Q和進水塔溫t1，出水塔溫t2，空氣濕球溫度τ，據本說明的熱力性能曲線確定塔的規格。

2、冷卻塔的材料可耐一50℃低溫，對于冷月平均氣溫低于一10℃的地區采取防結冰措施。循環水的濁度不大于50mg/1，短期不大于50mg/1。不宜含有油污和機械雜質。必要時需采取滅藻及水質穩定措施。冷卻塔的基礎所承載荷見“基礎埋板及荷載表”。冷卻塔的進出水管方向按90°、180°、270°旋轉。布水系統是按名義水量設計的，如實際水量與名義水量相差±15%以上。

四、訂貨時應說明：

1、冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。

2、風機葉片安裝角度可調，但要保證角度一致，且電機的電流不超過電機的額定電流。

3、風機可短時低速倒轉以消冰。

4、當用冷卻塔的水盤作水池時須特別提出。

5、冷卻塔零部件在存放運輸過程中，其中不得壓重物，不得曝曬，且注意防火、安裝、運輸、維修過程中不得運用電、氣焊等明火，附近不得燃燒**焰火。如有阻燃要求，訂貨時應提出，出廠價另加8%。
